電池加工與維修設計全流程解析：掃地機器人電池案例

電池加工與維修設計全流程解析：掃地機器人電池案例

本文以掃地機器人電池為例，解析電池加工、電池維修設計到品質檢測的完整流程，協助B2B工廠、代工業者與設備商快速理解電池結構與維修要點。



一、掃地機器人電池的產業需求概況

隨著智慧家電市場快速成長，掃地機器人成為高普及率產品，而其核心運作能力便來自高穩定性的 掃地機器人電池。為長時間運行、頻繁充放電與耐高低溫需求，電池的加工與維修設計變得至關重要。

B2B 客戶（家電品牌、OEM 廠、維修中心）常需要：

• 客製化電池模組

• 長循環壽命與安全保護

• 維修可行性設計

• 快速良率檢測流程

因此，本篇將從電池加工→模組設計→維修解析→品質控管，完整介紹全流程。

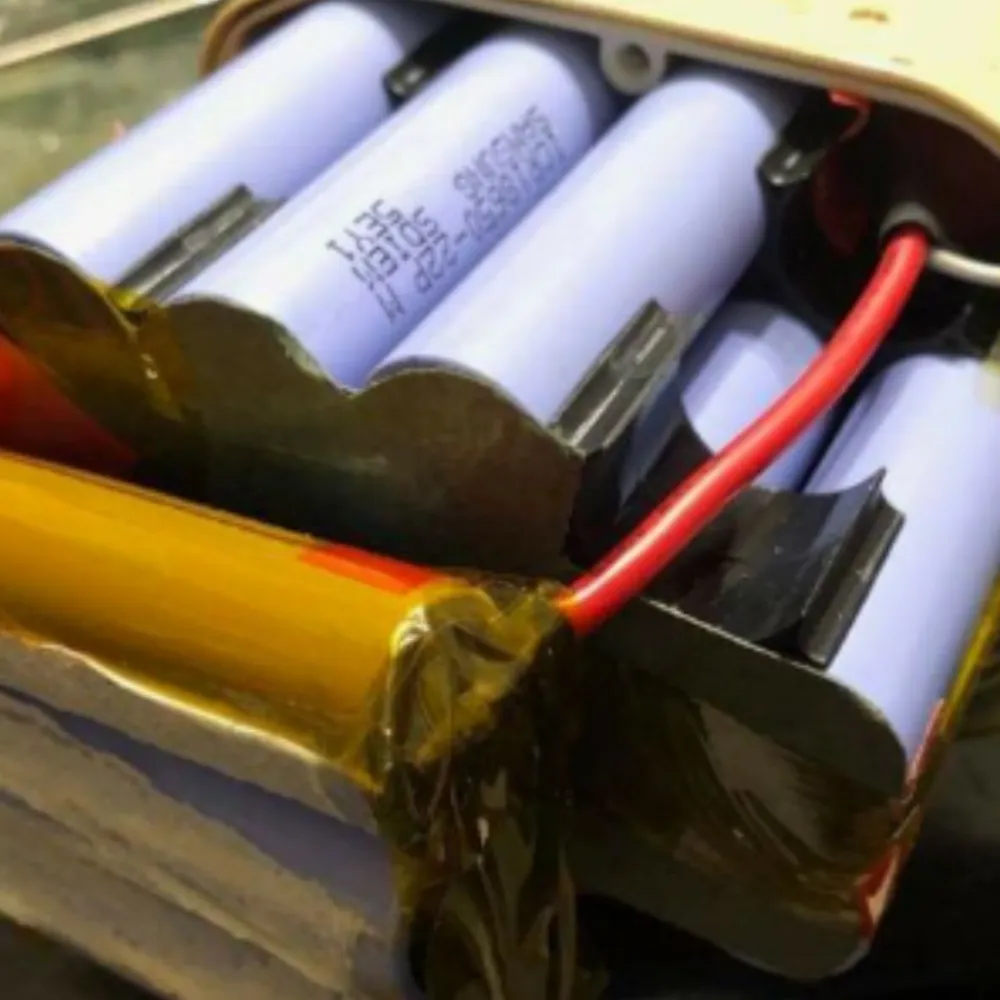

二、掃地機器人電池的結構組成

掃地機器人多採用 鋰電池模組（Li-ion / Li-polymer），其結構主要包含：

1. 電芯（Cell）

   • 通常以18650、21700或軟包電芯為主

   • 依需求進行串並聯配置

2. 保護板 BMS（Battery Management System）

   • 過充/過放保護

   • 充電平衡

   • 溫度監控

3. 外殼材料

   • 耐撞擊、防塵、具絕緣性

   • 多為ABS 或 PC+ABS

4. 連接線與端子

   • 與機板相容的插頭設計

   • 耐彎折與高壓絕緣保護

以上組成決定電池加工與維修設計的難易度，也影響企業的量產效率。

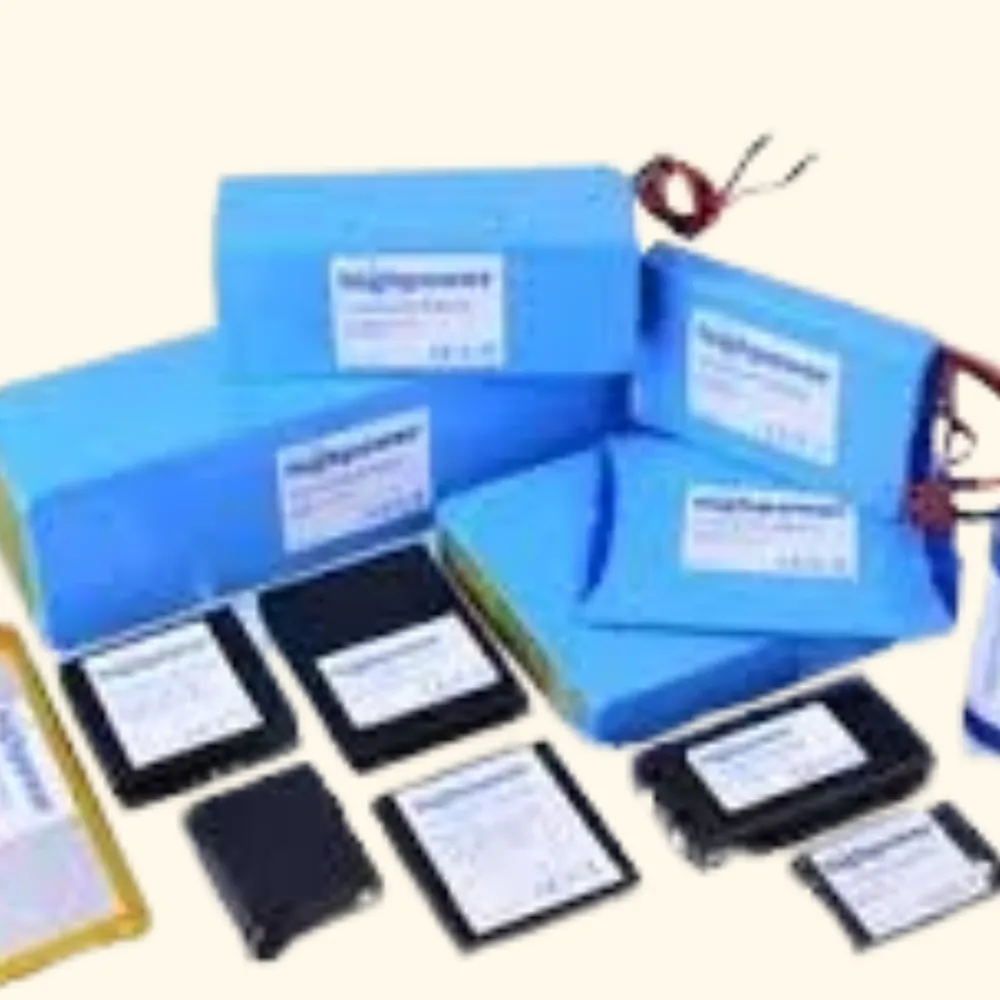

三、電池加工流程（B2B 製造端）

電池加工是 OEM 工廠的核心能力，流程包括：

1. 客戶需求分析

• 評估容量（如2,600mAh、3,200mAh）

• 設定輸出電壓（通常7.4V、14.8V為常見）

• 訂定電芯數量與串併聯方式

• 確認掃地機器人主板的插座規格

• 外殼尺寸限制與散熱需求

2. 電芯測試與配對

• 量測電壓、容量、內阻

• 挑選一致性高的電芯

• 分級配對確保後續模組穩定

3. 模組組裝

• 設計電芯排列固定架

• 焊接鎳片

• 連接 BMS 保護板

• 加入溫度感測線

• 外殼超音波或螺絲封裝

4. 功能測試

• 充放電循環

• 過電流測試

• 高低溫運作測試

• 機構耐久度測試（插拔、跌落）

這些步驟確保掃地機器人電池能長期運作且安全可靠。

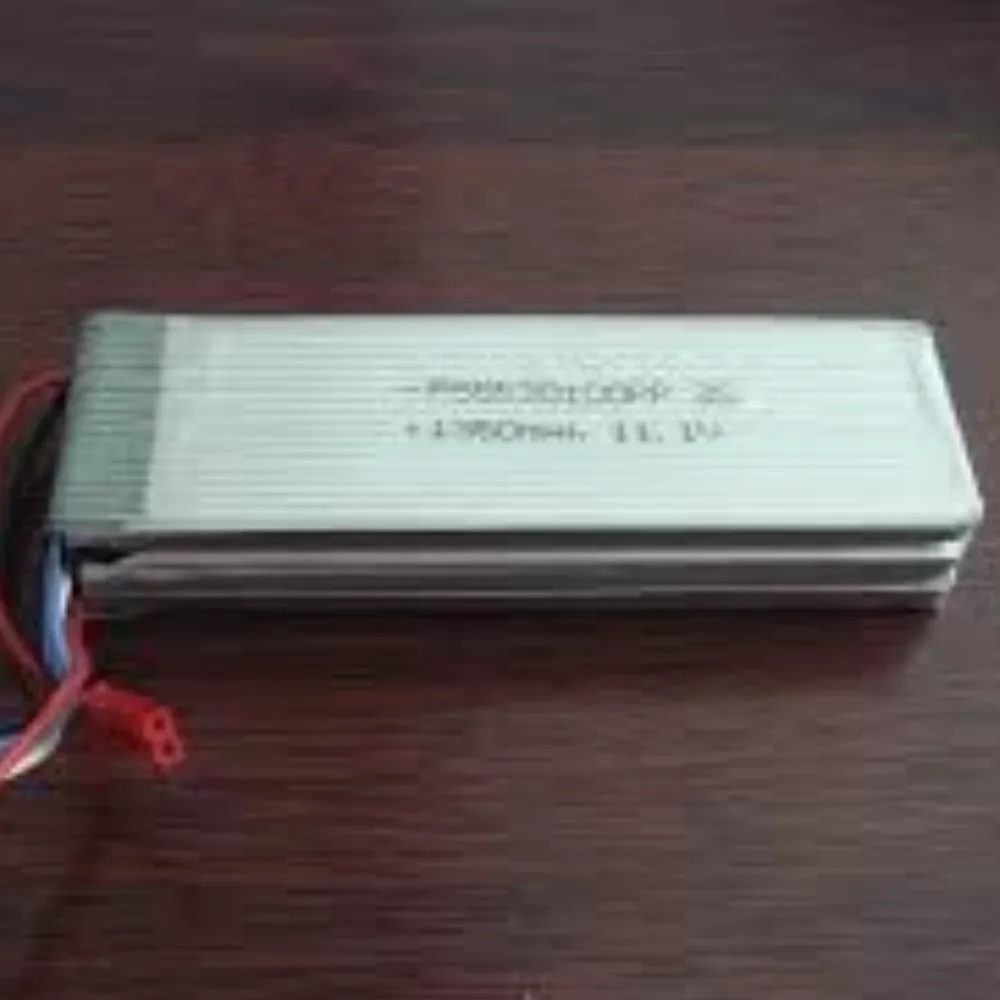

四、電池維修設計（Design for Repair）

B2B 客戶除了量產，也非常重視 維修友善設計（DFR），可降低售後維修成本，並提高產品壽命。以下是掃地機器人電池的維修設計重點：

1. 模組化拆解

• 採螺絲封裝而非一次性膠封

• 外殼預留維修開口點

• 線材可更換設計

2. 端子規格標準化

• 統一插頭尺寸

• 維修時能直接替換模組

3. BMS 更換可行性

• 多數故障源來自保護板失效

• 設計可拆式 BMS 有助延長電池壽命

4. 提供維修資料

• 包含線路圖、BMS 參數、電芯規格

• 常見維修碼說明（如溫度過高、電壓異常）

透過良好維修設計，企業能節省大量售後成本。



五、掃地機器人電池維修案例解析

以下以常見維修狀況示範：

案例一：掃地機器人無法充電

可能原因：

• BMS 過保護

• 電芯電壓過低

• 接頭鬆脫

維修流程：

1. 量測總電壓（是否低於BMS保護值）

2. 逐串電芯比對是否一致

3. 測試充電電流是否正常

4. 如果為BMS失效 → 更換保護板

5. 若為單顆電芯異常 → 拆換配對電芯

案例二：掃地機器人使用時間縮短

可能原因：

• 電芯老化

• 內阻上升

• 溫度感測線故障

維修流程：

1. 充放電測試確認容量衰退程度

2. 內阻量測並比對標準

3. 更換衰退電芯並重新配對

4. 校正 BMS 溫度參數

案例三：機器突然斷電

可能原因：

• BMS 過流保護

• 焊點脫落

• 插頭接觸不良

維修流程：

1. 確認運行電流是否過大

2. 檢查鎳片焊點

3. 更換老化導線或端子

4. 測試主機板負載是否正常

這些流程讓維修中心能快速判斷故障並維持高維修效率。



六、品質控管與壽命測試

工業級電池製造必須經過嚴格 QC 條件：

• 電芯循環壽命測試（>500次）

• 連續放電測試

• 高溫 60°C / 低溫 -20°C 運作

• 過充、短路、針刺、震動與跌落

• BMS 保護參數校準

• 端子耐插拔1000次

這些測試可確保 掃地機器人電池 在客戶端使用時穩定可靠。



七、結語：SOP 化加工＋維修設計＝最佳B2B解決方案

透過完整的 電池加工流程 與 電池維修設計，企業能大幅提升電池產品的穩定度、售後效率與市場競爭力。以掃地機器人電池為例，從模組加工、BMS設計到維修案例，皆能幫助 OEM 與品牌端快速理解技術需求並導入量產。

對 B2B 客戶而言，選擇具備加工能力、維修設計能力與完整 QC 流程的供應商，就是提升產品品質的關鍵。



常見問答：


Q1：掃地機器人電池最常見的故障原因是什麼？

A：最常見的故障包括 BMS 保護板失效、電芯老化、插頭接觸不良與焊點脫落。其中 BMS 過保護（如過放、過充）是最常見導致無法啟動或無法充電的原因。

Q2：維修掃地機器人電池時，一定要更換整組電池嗎？

A：不一定。若只是 BMS 故障、接頭鬆脫或單顆電芯異常，可透過維修設計（DFR）進行局部更換，例如換 BMS、換單顆配對電芯，比直接更換整組電池更省成本且更環保。

Q3：OEM 廠在製作掃地機器人電池時，最重要的品質檢測項目有哪些？

A：核心 QC 包含 電芯配對一致性、充放電循環測試、內阻測試、高低溫測試、BMS 保護參數校準與端子耐插拔測試。這些能確保電池模組在長期運作下維持安全與穩定性。
